メモリの取り付け

スポンサードリンク

マザーボードにメモリを取り付けます。

メモリスロットのレバーを開く

メモリスロットの両側にあるレーバーを開きます。

mem1

メモリをメモリスロットに差し込む

メモリの切り欠きと、メモリスロットの突起の位置を確認し、メモリの両脇をつまむよう持ち、スロットへ差し込みます。

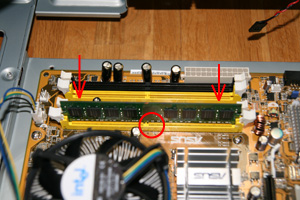

ある程度差し込んだら、真上からメモリを押し込みます。

mem2

mem3

メモリを固定する

メモリをメモリスロットに充分押し込んだら、メモリスロットの両側にあるクリップを、メモリの切り欠き部分にはめます。

mem4

mem5
